新闻动态

• 电熔砖的发展
• 怎么测定电熔锆刚玉砖的高温蠕变..
• 工业电弧炉
• 怎么减少电熔锆刚玉砖砖缝处的侵..
• 玻璃窑炉用耐火砖的分类
• 电熔砖浇铸的温度控制
• 玻璃胸墙使用电熔锆刚玉砖的分析
• 电熔锆刚玉砖的显微特征

行业动态

·  当前位置:网站首页 >> 新闻动态  >> 行业动态

Na2O对AZS砖的影响

2013-04-20    来源：    作者：河南电熔耐火材料厂

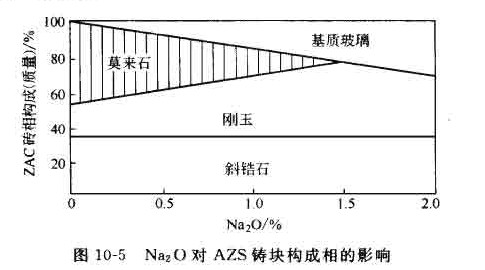

氧化钠（Na₂O）熔点852℃，在AZS砖配料中加入少量Na₂O的作用日本吉木文平等早已做过研究，下图为Na₂O对AZS砖构成相的影响。随着加入量的增加，促进了莫来石的热分解，抑制了AZS砖中的莫来石生成。当在1.5%附近时，SiO₂全部生成了玻璃相，基质玻璃的含量增多，约达20%，它能吸收AZS砖中出现的热应力，防止产生裂纹。

关于41#AZS砖中Na₂O的含量较低，因为其中SiO₂含量少了，其适宜的含量是以 SiO₂/ Na₂O =11〜14决定的，当SiO₂ 10%〜13%时，Na₂O约是0.98%〜1.18%。Na₂O的加入量，对玻璃相数量影响很显著。当Na₂O从1.30%减至0.65%时，玻璃相含量由20%降至12%，AZS砖发生严重裂纹。

河南电熔耐火材料厂 http://www.51azs.com/html/105118269.html



上一篇： B2O3的加入对AZS砖的影响

下一篇： 平板池窑的成形部结构
