新闻动态

• 电熔砖的发展
• 怎么测定电熔锆刚玉砖的高温蠕变..
• 工业电弧炉
• 怎么减少电熔锆刚玉砖砖缝处的侵..
• 玻璃窑炉用耐火砖的分类
• 电熔砖浇铸的温度控制
• 玻璃胸墙使用电熔锆刚玉砖的分析
• 电熔锆刚玉砖的显微特征

公司新闻

·  当前位置:网站首页 >> 新闻动态  >> 公司新闻

各种电熔耐火材料的抗侵蚀强弱

2013-03-30    来源：http://www.51azs.com    作者：河南电熔耐火材料厂



AZS电熔砖的工业化生产始于1939年，20世纪50年代中期在欧美等国 家才相继推出了各种牌号的制品，经过几十年的发展，电熔耐火材料产品质量不断提高，逐渐形成了品牌优势。尤其是近十年，世界知名的电熔耐火材料供应商进行了兼并重组，在国际上知名度较高的有法国西普公司（隶属于世界五大玻璃公司之一的法国圣戈班集团）和日本旭硝子公司）（隶属于世界五大玻璃 公司之一的旭硝子玻璃集团）。

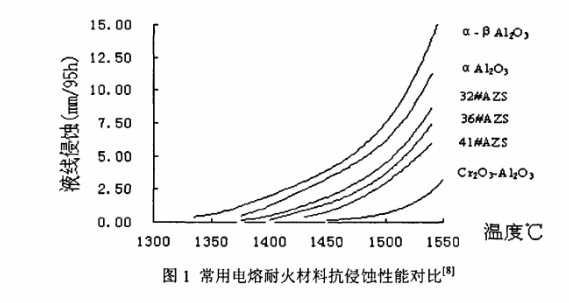

AZS电熔砖用于玻璃熔窑，不仅仅是利用其优异的高温性能，还需要其具有优异的抗玻璃液和碱蒸汽侵蚀性能，作为一种功能材料组成了熔化玻璃合理的立体空间。现在熔窑寿命要求达到5年以上，有的超过12年，到目前为止还没 有其它任何材料可以替代电熔耐火材料在玻璃熔窑的特殊位置。一方面，电熔便于制造大件制品；另一方面，电熔材料很少含有开口气孔，明显减少了玻璃侵入耐火材料的通道，极大地增强了产品的抗侵蚀能力。因此，电熔材料有普通烧结材料不可比拟的优势。不过，不同电熔砖的抗侵蚀性和对玻璃质量的影响差别仍旧不小。下图是以尺Na2O-CaO-SiO2玻璃为熔体,在相应温度下保持95小时后，常用电熔耐火材料的侵蚀结果。由图可见，在1400℃以下，各种电熔耐火材料的侵蚀速率都很小，而1400℃以上，抗侵蚀性的强弱排序是Cr₂O₃-Al₂O₃＞AZS41#＞AZS36#＞33#AZS＞α-βAl₂O₃。

河南电熔耐火材料厂 http://www.51azs.com/html/105117220.html



上一篇： 玻璃窑蓄热室用格子砖

下一篇： 电熔耐火材料与玻璃窑炉密不可分的关系
