地址：郑州新密市超化镇工业园区
电话：0371-55950826，17839905902
联系人：谭经理
QQ：316024208
邮箱：china_zao@163.com
网址：http://www.51azs.com/
料道温度只有1350—1250℃左右。此处使用33#电熔锆刚玉砖和α•β—刚玉砖最好。优质高铝砖和高质量粘土砖仍然广泛使用。此处对与玻璃液接触耐火材料的第一项要求是对玻璃液污染要少。因为料道、料盆出现的结石、条纹和气泡是无法除去的。此处使用电熔锆刚玉砖必须是氧化法生产的，否则条纹和气泡问题无法解决。即使是氧化法生产的电熔锆刚玉砖，其水平电熔砖砖缝上面的向上侵蚀问题也会造成结石和条纹。而α•β—刚玉砖，由于其玻璃相含量很低，基本上不会发生向上侵蚀，所以使用效果比电熔锆刚玉砖好。

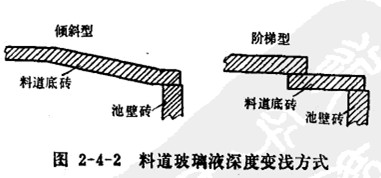

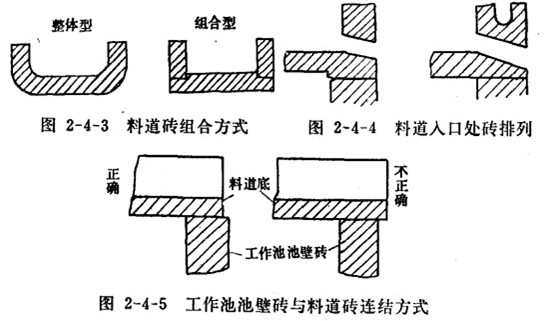

为了防止水平电熔砖砖缝的向上侵蚀，此处排砖时，为改变玻璃液深度要使用倾斜型。而不用阶梯形，见图2—4—3。料道与玻璃液接触砖要作成侧壁与底板连成一体的整块砖。而不要用几块砖分别组成池壁和池底，以减少水平电熔砖砖缝，如一定要作组合型料道可按图2—4—3方法排砖。料道入口处砖受到侵蚀较为严重。此处可根据倾斜型流液洞原理作成倾斜型，如图2—4—4，以防止向上侵蚀。同时料道砖不应向工作池突出，如图2—4—5。料道产生结石的原因与工作池相同。但此处温度更低，尤其是料道末端料盆附近，几乎没有产生结石的可能。但料道砖会产生条纹和气泡，因此选用电熔砖时一定要用气孔率低的，不含有还原性物质的耐火材料。如石英砖甩在这一部位，气泡问题就很严重。电熔砖铸孔中气体产生的气泡也要引起注意。
料道玻璃液面以上部位以锆刚玉砖为主，也可以使用硅砖和锆英石砖。这些电熔砖一般不会出现问题。料道前端供料机配件如料盆、均料筒、冲头、料碗及搅拌桨等是易损部件。
相关信息
