新闻动态

• 电熔砖的发展
• 怎么测定电熔锆刚玉砖的高温蠕变..
• 工业电弧炉
• 怎么减少电熔锆刚玉砖砖缝处的侵..
• 玻璃窑炉用耐火砖的分类
• 电熔砖浇铸的温度控制
• 玻璃胸墙使用电熔锆刚玉砖的分析
• 电熔锆刚玉砖的显微特征

行业动态

·  当前位置:网站首页 >> 新闻动态  >> 行业动态

电熔锆刚玉砖的晶相组成

2013-05-28    来源：    作者：电熔耐火材料厂

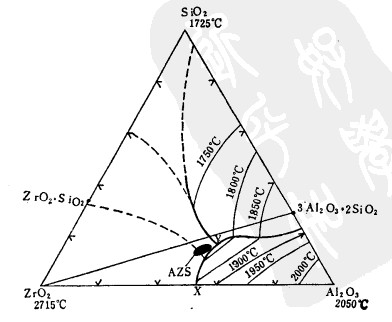

电熔锆刚玉砖的晶相组成由下图所示，

从图中可以看出电熔砖的成分在Zr02、Al2O3、3 Al2O3·2SiO2的三角形中。因而熔融物最后的结晶应为这三个相，并会聚于Y点。在冷却过程中，最初在Zr02-Al2O3二成分系统中析出斜锆石(ZrO2)和刚玉(A12O3)结晶。残余液相沿XY线向Y移动，并应析出莫来石(3 Al2O3·2SiO2)，至Y点莫来石析晶终了。这析晶过程是在理想的纯ZrO2、Al2O3、SiO2系统中进行的。

实际上由于在电熔锆刚玉砖中引入了少量的Na2O，这就使莫来石析出晶区缩小。在这一小温度范围内莫来石难于析出，因而以玻璃相存在于电熔砖中。所以在锆刚玉砖中，由于引入少量Na2O，一般为0.6～2.0%，砖中就只有刚玉、斜锆石和玻璃相三个相。不同规格的电熔锆刚玉砖不同部位由于冷却条件不同，晶相比例有变化。

从电熔锆刚玉砖中心部的显微结构如图。

从图中可以看出。由于冷却速度慢，晶形较大。斜锆石为粒状结晶，并被菱面体的刚玉包围。白色部分为玻璃相。灰色柱状为刚玉，其上有微小的折射率很高的黑色斜锆石结晶。结晶之间白色部分为玻璃相。由于冷却速度快，形成了带状结构。



上一篇： 生产电熔砖电流的选择

下一篇： 锆刚玉砖的抗玻璃侵蚀
