为了得到特定的矿相结构，在电熔锆刚玉砖配料中需加入某些添加剂。根据添加物对电熔锆刚玉砖（ZrO2 1~42%，Al2O3 47％~77％，SiO2 13~30%）的影响，可将电熔砖添加剂划分为下列各组：

I一能促进形成玻璃相，刚玉与斜锆石单独结晶的添加剂（Na2O，B2O3，Li20）；

Ⅱ一抑制刚玉和斜锆石的结晶尺寸，提高晶体等温性，促进形成电熔锆刚玉砖玻璃相的添加剂；

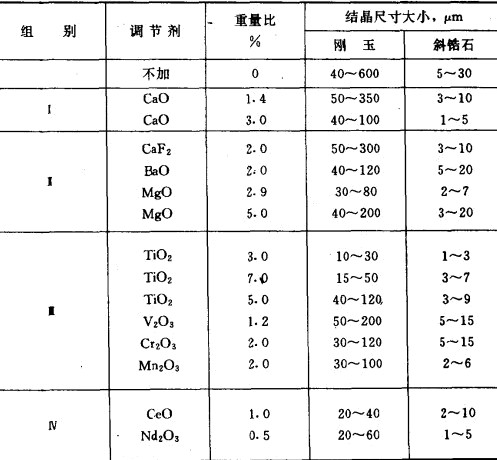

Ⅲ和Ⅳ一抑制晶体尺寸的添加剂（如下图）。

按形成结晶中心的加速作用，可以把添加剂排成下列顺序：

TiO2>CeO2>Nd2O3>Cr2O2>MgO>Mn2O3>CaO>BaO>V2O5。

该顺序同添加剂的电离电位是一致的。第重和姜组添加剂可延缓刚玉在斜锆石小晶粒表面和玻璃熔体中的结晶速度。对于41#电熔锆刚玉砖，加入稀土元素氧化物0.3%，可使电熔砖玻璃液面线的溶蚀速率从0.54减少到0.35mm／昼夜。研究稀土氧化物（La2O3、CeO2，Nd2O，，Pr2O3和Sm2O3）混合物粉末对电熔锆刚玉砖的影响，指出：由于稀土氧化物属高熔点氧化物，它们被加入到AZS砖中，仍以分子状态存在，分布于玻璃相中，增加玻璃相粘度，提高玻璃相渗出温度，同时也使电熔砖中碳含量降低，从而改善电熔砖的显微结构和矿物组成，提高制品的耐火度和荷重软化点。
