产品知识
·  当前位置:网站首页 >> 产品知识
玻璃熔化池窑典型部位的窑衬损毁机理
2017-08-01    来源：    作者：佚名

玻璃池窑与玻璃液接触的池壁和池底等部位，目前国内外普遍采用电熔锆刚玉砖AZS(即Al2O3-ZrO2-SiO2的缩写，简称AZS电熔砖)和α-β刚玉砖砌筑，获得广良好的使用效果。

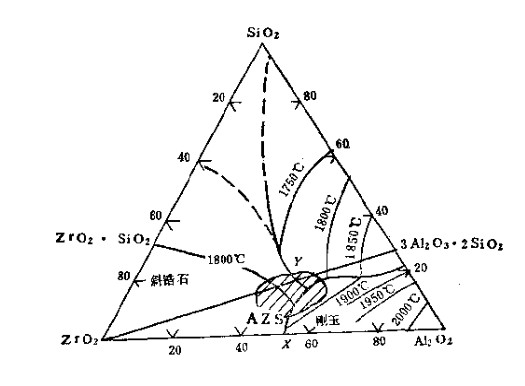

下图为Al2O3-ZrO2-SiO2系统相图。从图中看出，AZS系电熔砖的成分主要在Al2O3-ZrO2-3Al2O3*2SiO2三角形中，因此熔融物的最终结晶应为三个相，并汇集于Y点。

在冷却过程中，首先应析出斜锆石(ZrO2)和刚玉(Al2O3)的结晶，然后残余的液相沿着XY线向Y点移动，并应析出莫来石晶体 (A3S2)。但是，由于Na2O等杂质的存在，莫来石难以析出， 只能以玻璃相存在于砖体组织中。即AZS系电熔砖的相组成，主要是由斜锆石与刚玉的细小共晶体以及ZrO2粗晶粒组成的，二者之间填充着高熔点的玻璃枏。所以，AZS系电熔砖具有优良的抵抗玻璃液侵蚀的性能。

在玻璃熔窑的生产中，AZS系电熔砖与玻璃液接触时，砖的表面玻璃相首先离析，并被玻璃液所取代。由于玻璃液的侵入， 致使砖的结晶熔解，生成粘度较大的钠长石质玻璃，同时熔化了少量的ZrO2，使其粘度变得更大，并粘附在砖的表面，不易扩散，成为窑衬的保护层，可提高窑衬的使用寿命。

一般来说，AZS系电熔砖的耐侵蚀性能，随着ZrO2含量的增加而增大；同时，在砖的品种和质量-定的情况下，池窑温度越高，玻璃液流速越大，则窑衬的损毁速度也越快。

上一篇： 没有了！
下一篇： 电子级玻纤池窑的耐火砖、砌窑及升温曲线
  相关信息

地址:郑州新密市超化镇工业园区   电话：17839905902   (24小时电话)

E-mail:china_zao@163.com
专业生产：AZS电熔锆刚玉砖、电熔砖、熔铸砖及玻璃窑炉用耐火材料
