产品展示

• 耐材行业如何应对原料供应紧张的..
• 环保督查力度加大！ 耐火材料现..
• 最新最全的耐火材料原料行业标准..
• 【反思】减产、环保当前，耐材原..
• 钢铁、熟料、水泥、冶炼、耐材！..
• 从耐材产量持续下降：再谈耐材企..
• 第十三届中国国际耐火材料及陶瓷..
• 老王拿着订单，辗转了好几个厂，..

电熔砖

·  当前位置:网站首页 >> 产品展示  >> 电熔砖

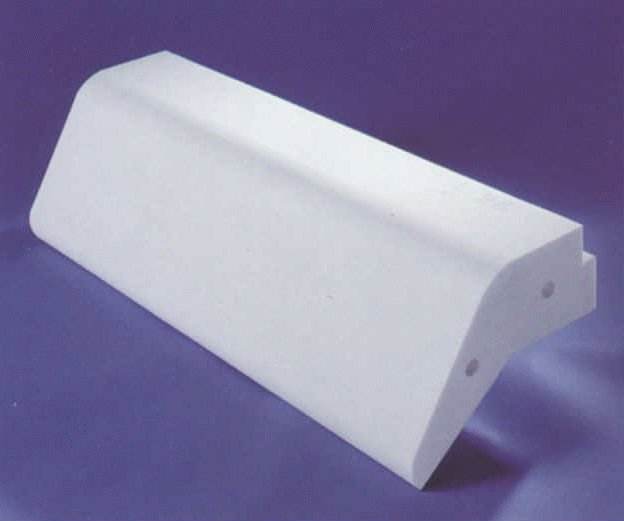

熔铸α-β 氧化铝制品

2017-06-14    来源：    作者：佚名

熔铸氧化铝（刚玉）制品是采用高纯度的氧化铝原料，在电弧炉中经2000℃以上的高温熔融、铸造而制成的。α-β刚玉制品是由α-氧化铝和β-氧化铝构成，两者结晶交错构成了非常致密的组织结构，耐强碱性优良。在1350℃以下的温度领域内，其抵抗玻璃液的侵蚀性能可与AZS相匹敌。因几乎不含有氧化铁和氧化钛等杂质，基质玻相极少，在与玻璃液接触时极少发生气泡等异物，从而不污染玻璃液的优异特性。因此最适宜用于高档玻璃熔窑的工作池的池壁和铺面、料道、通道等。



化学成份（ % ）		RA-M
SiO2		≤0.5
Al2O3		≥ 95
Na2O		3.2 - 4.5
Fe2O3 +TiO2+CaO		≤0.5
物理性能		-
真密度		3.54
常温耐压强度（ Mpa ）		≥ 200
热膨胀率（%），1000		0.7
热膨胀率（%），1500		1.09
容重	PT	≥ 3.17
(g/cm3 )	WS	≥ 3.40
晶相组成（ % ）		-
玻璃相		≤ 2
α - 刚玉		40-50
β - 刚玉		50-60

上一篇： 没有了！

下一篇： 电窑池壁用电熔砖
